智能擺閘安裝過程中最復雜的就是接線，智能擺閘是否能夠正常運行主要取決于接線問題。如果，技術人員在接線的時候不注意就很容易導致接線錯誤。所以，一般智能擺閘在出廠的時候都會配有使用說明書與接線圖。這樣就大大節省了智能擺閘的接線時間。不論你是不是專業的技術人員只需要對照接線圖操作就行了。

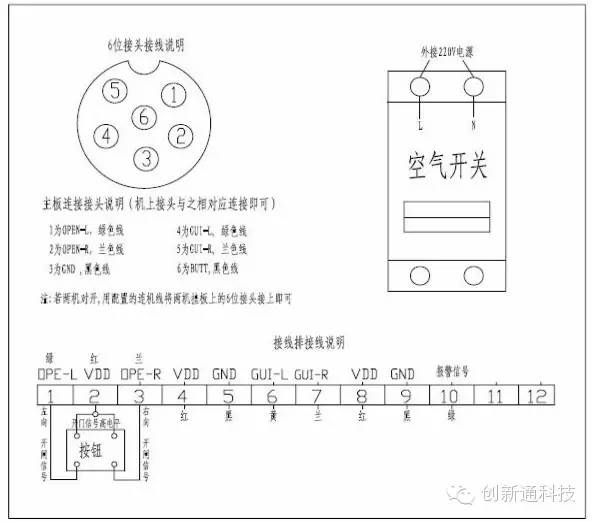

如：下面就是一種智能擺閘的接線圖案例：
一、按擺閘接線圖接好設備電源線。
二、如果該設備需加裝其他控制系統(如門禁管理系統、指紋管理系統、消費管理系統等)則需要把控制系統輸出信號線接入接線排的1(綠)、2(紅)、3(藍)，2(紅)是公共端。
三、如需用手動按鈕控制閘機，則將出廠原配的小按鈕線延長即可。
四、如兩臺擺閘需要同步使用(即對擺)，請將帶有航空插頭的連機線連接到兩臺閘機并插好即可。
人行擺閘接線圖"
由于智能擺閘使用的頻率的增多，安裝調試也成為了人們所關注的問題，那么，在這里也為你講解下智能擺閘功能調試吧!
1、外接進向開閘信號、出向開閘信號。
2、沒有開閘信號時,當行人從進向進入時報警，同理沒有開閘信號時,當行人從出向進入時報警,(可擴展為語音提示，當非法闖入通道時,首先提示“請讀卡”后聲光報警)。
3、通行時若兩人太近(當2人貼在一起)具體以時間為限則當作一人處理。
4、設備開關門運行速度可調,具體見主板系統參數設置操作說明。
5、行人刷卡通行:當行人刷卡后方向指示變?yōu)榫G色箭頭,閘門打開,開始延時,在設定通行時間內(菜單P03值)行人通行則閘門關閉，綠色箭頭變?yōu)榧t色禁止標志。若超過設定通行 時間(菜單P03值)時行人仍不通行則閘門關閉，綠色箭頭變?yōu)榧t色禁止標志。
